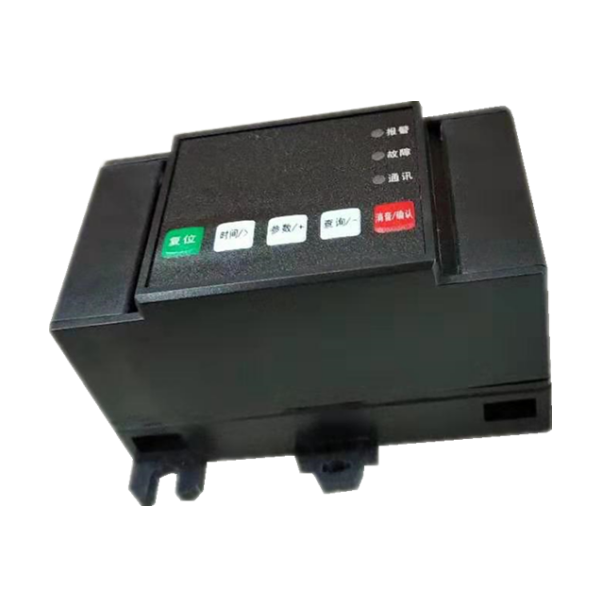

遠大金盾YD-200M-C組合式電氣火災監控探測器安裝應了解特點及參數


一、YD-200M-C組合式電氣火災監控探測器主要功能

剩余電流實時顯示

剩余電流監控功能

溫度檢測功能

溫度值實時顯示

聲光報警功能

報警信息、類型識別顯示

故障類型識別顯示，故障回路地址顯示

設置參數存儲，斷電不丟失

可與感溫探頭感煙探頭可燃?xì)怏w探測器等設備聯動控制

可與火災自動報警系統中心聯動，實現遠程切斷負載電源

具備CAN總線接口，對故障狀態實現微機遠程監測、遠程傳輸、遠程控制

輔助無源反饋常開觸點

具有自檢功能（只對本機自檢）
二、YD-200M-C組合式電氣火災監控探測器技術參數
型號     YD-200M-C
名稱     組合式電氣火災監控探測器
品牌     遠大金盾
額定工作電壓     AC220V±10% 50HZ
額定工作電流     10mA-15mA
額定漏電動作電流     200mA-999mA
漏電動作時間     ≤1S
溫度報警范圍     60℃-100℃
控制輸出容量     5A30VDC/5A250VAC
反饋觸點     常開
安裝方式     面板式安裝
三、YD-200M-C組合式電氣火災監控探測器接線說明
端子編號     功能
1、2     CAN通訊端口
3、4     預留
5、6     漏電流探測回路
7、8     溫度探測回路
9、10、11     預留
12、13     交流220V電源輸入口
四、YD-200M-C組合式電氣火災監控探測器運行

濕手不能操作該探測器，否則可能發生電擊事故。

該探測器不能頻繁操作，否則會縮短設備使用壽命。

運行前應核對接線是否正確。
五、YD-200M-C組合式電氣火災監控探測器使用與維護

安裝前首先檢查探測器的型號是否符合要求。

探測器應安裝于水平垂直位置。

探測器安裝完畢后，按有關接線圖連接，應確定接線正確無誤后，方可通電。

維護檢查必須由專業技術人員負責。

用戶如需選用內﹑外附件，按所訂型號由本公司提供，以確保質量。如用戶自行選購或改裝，出現質量問題，本公司概不負責。

在執行維護操作之前，必須按以下操作：

（1)使探測器斷電；

（2)斷開電源與探測器的連接（包括主電路，輔助電路）；

探測器自安裝使用后，一般每月進行一次“自檢”測試。

探測器維護在正常操作條件下每年一次，在非正常條件下每半年一次。
