海灣GST-DH9300電氣火災監控圖形顯示系統安裝改造配置與布線

一、GST-DH9300電氣火災監控圖形顯示系統產品概述

GST-DH9300電氣火災監控圖形顯示系統含計算機,用于電氣火災監控系統的管理與控制以及設備的圖形化顯示，可以作為一個獨立的電氣火災監控系統，也可以方便地與海灣CRT系統集成，組成一個更全面的消防火災報警系統。

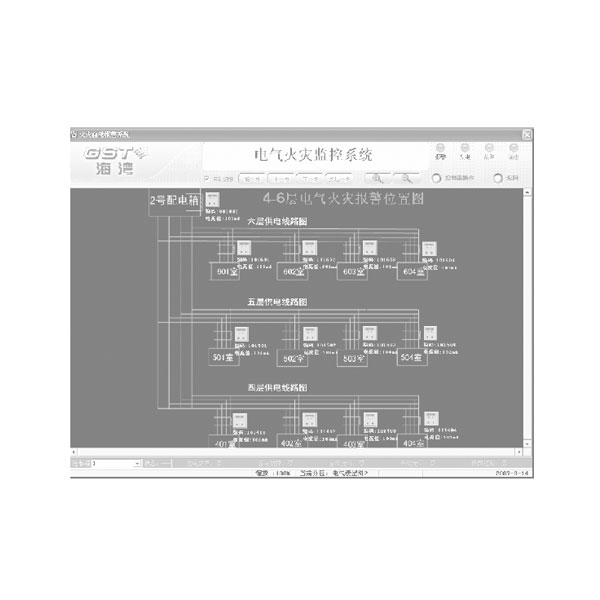

GST-DH9300電氣火災圖形顯示系統是電氣火災監控系統的信息顯示終端，通過RS232串行通訊接收電氣火災監控設備的信息。電氣火災圖形顯示系統采用彩色大屏幕液晶顯示，進一步用圖形和漢字更直觀的顯示整個建筑電氣火災監控系統圖、監控區域平面圖和探測器的位置。剩余電流報警時，自動切換報警部位進行聲、光顯示，提示報警時間、報警類型、報警部位名稱，自動打印并進行事故分析和存檔。正常監控時，還可查詢并顯示整個建筑配電系統的供電狀態、剩余電流數據。電氣火災圖形顯示系統為監控值班人員提供了更直觀、更方便的信息。
二、GST-DH9300電氣火災監控圖形顯示系統配置要求

硬件-低配置     P42G以上CPU；512M內存；4G硬盤可用空間
操作系統     WindowsXP,Window7
打印機     配接幅面為A4的黑白打印機(可選)

三、GST-DH9300電氣火災監控圖形顯示系統布線要求

GST-DH9300電氣火災監控圖形顯示系統與電氣火災監控設備通過RS232通訊板連接；長度小于15m。
